Вентиляцию цеха считают по вредности, а не по кратности. Для каждого источника – сварочный аэрозоль, пары ЛКМ, древесная пыль, масляный туман СОЖ – нужен свой местный отсос и своя скорость улавливания: отсос ловит около двух третей вредностей у источника, остальное добирает общеобменная система. В Казахстане это регулируют приказ Минздрава № ҚР ДСМ-72 (2021), ПДК рабочей зоны по ДСМ-70 (2022) и взрывопожарные категории по техрегламенту МЧС РК № 405.
Когда предприниматель заказывает вентиляцию цеха, он обычно спрашивает: «какая нужна кратность?» Это неправильный первый вопрос. Кратность – грубая прикидка объёма воздуха, она ничего не говорит о том, поймаете ли вы сварочный дым у дуги или масляный туман у станка. Правильный первый вопрос – «что выделяет ваш процесс». Мы в ARR Precision проектируем и производим вентиляцию для производств Алматы, у нас собственный цех воздуховодов, и в этой статье разложим цеховую вентиляцию так, как её реально считают инженеры – от вредности к оборудованию, воздуховоду и смете.
Коротко: почему цех считают по вредности, а не по кратности
Потому что кратность отвечает на вопрос «сколько воздуха подать», но не на главный – поймана ли вредность у источника. Кратность воздухообмена (сколько раз в час меняется весь объём воздуха) хорошо работает для жилья и офиса, где «вредность» одна – люди и их CO₂. В цехе всё иначе: источник загрязнения локальный и интенсивный, и разбавлять весь объём цеха, чтобы убрать дым от одного сварочного поста, – это гонять гигантские объёмы воздуха впустую и всё равно не защитить сварщика.
Поэтому логика промышленной вентиляции обратная: сначала ловим вредность у источника местным отсосом, а общеобменом добираем остаток. Расчёт начинается не с объёма помещения, а с перечня процессов и выделяемых ими веществ. Для бытовых и офисных задач кратностный подход уместен – мы разбирали его в материале про расчёт воздухообмена; но для цеха он лишь вспомогательный.
Два уровня вентиляции цеха: местные отсосы и общеобменная
Промышленная вентиляция всегда двухуровневая, и эти уровни решают разные задачи:
- Местная вытяжная вентиляция (отсосы). Ловит вредность прямо в точке образования: зонт над источником тепла и газов, вытяжная панель у сварочного поста, вытяжной шкаф для операций с выделениями, укрытие-кожух вокруг станка. По эффективности: укрытие/шкаф улавливает до 90%, панель – около 75%, в среднем местный отсос забирает порядка двух третей вредностей.
- Общеобменная приточно-вытяжная. Разбавляет и удаляет то, что не поймали отсосы, подаёт свежий подогретый и отфильтрованный воздух, поддерживает баланс притока и вытяжки.
По приказу ДСМ-72 наличие местных отсосов на источниках вредных выделений – обязательное требование (п. 173), а не пожелание. Более того, по п. 175 того же приказа отсосы, удаляющие вещества 1 и 2 класса опасности, блокируются с оборудованием: станок физически не должен запускаться при выключенной вытяжке. Это ключевая мысль всей статьи: цеховая вентиляция – это в первую очередь система местных отсосов, а уже потом общий воздухообмен.
По каким нормам считают вентиляцию цеха в Казахстане (а не в России)
В Казахстане вентиляцию цеха считают по четырём документам: санитарные требования – приказ ДСМ-72, ПДК рабочей зоны – ДСМ-70, взрывопожарные категории – техрегламент МЧС РК № 405, проектирование раздела ОВ – СП РК 4.02-101-2012. Частая ошибка – проектировать по российским СП: инженерно они полезны, но нормой в РК не являются.
| Документ РК | Что регулирует |
|---|---|
| Приказ МЗ РК № ҚР ДСМ-72 от 03.08.2021 | Санитарные требования к производственным зданиям: местные отсосы, приток, ≤30% ПДК на воздухозаборе, блокировки |
| Приказ МЗ РК № ҚР ДСМ-70 от 2022 | Предельно допустимые концентрации (ПДК) вредных веществ рабочей зоны |
| Техрегламент МЧС РК № 405 от 17.08.2021 | Категории помещений по взрывопожарной опасности (А, Б, В1–В4, Г, Д) |
| СП РК 4.02-101-2012 | Свод правил РК «Отопление, вентиляция и кондиционирование воздуха» – базовый документ для проектирования раздела ОВ |
| Российские СП 60.13330, ГОСТ 12.1.005 | ❌ В РК не действуют. Инженерно полезны как справочник, но не как норма |
Обратите внимание: устаревший приказ по ПДК № 168/2015 заменён на ДСМ-70/2022 – если проектировщик ссылается на старый, это тревожный сигнал. Точные значения ПДК по конкретным веществам всегда сверяются по действующему приказу ДСМ-70 на adilet, потому что ошибка в ПДК – это уже вопрос здоровья рабочих, а не бумаг.
Решающая таблица: 4 вредности и что им нужно
Это ядро статьи. Четыре самые частые вредности цехов Алматы – и что каждая требует от вентиляции. Найдите свой процесс и двигайтесь по строке.
| Вредность | Что контролируем (ПДК – по ДСМ-70) | Тип отсоса | Скорость / расход | Фильтр / очистка | Категория (МЧС 405) | Воздуховод |
|---|---|---|---|---|---|---|
| Сварочный аэрозоль | Марганец и оксиды металлов | Панель, поворотный отсос у дуги | ~1500–4500 м³/ч на кг электродов | Кассетный фильтр аэрозоля | Г / В (по объекту) | Оцинковка 0,7 мм |
| Пары ЛКМ (покраска) | Пары растворителей (ксилол, толуол и др.) | Окрасочная камера, нижний/боковой отсос | Десятки крат/ч, приток ≈ вытяжке | Гидрофильтр, взрывозащита | А / Б (взрывоопасно) | Оцинковка/нерж., заземление |
| Древесная пыль | Древесная пыль в воздухе рабочей зоны | Аспирация от каждого станка | 20–25 м/с транспортная | Циклон + рукавный фильтр | В (пыль взрывоопасна) | Утолщённая 0,8–0,9 мм |
| Масляный туман СОЖ | Масляный аэрозоль | Кожух-укрытие станка | По геометрии станка | Коалесцентный/электростатический | В / Д (по объекту) | Оцинковка, уклон к сбору |
Точные значения ПДК по каждому веществу сверяйте по действующему приказу ДСМ-70 – они зависят от конкретных марок электродов, ЛКМ и СОЖ. Дальше – каждая вредность отдельно, потому что дьявол в деталях: одна и та же «вытяжка» для сварки и для покраски – это два совершенно разных инженерных решения.

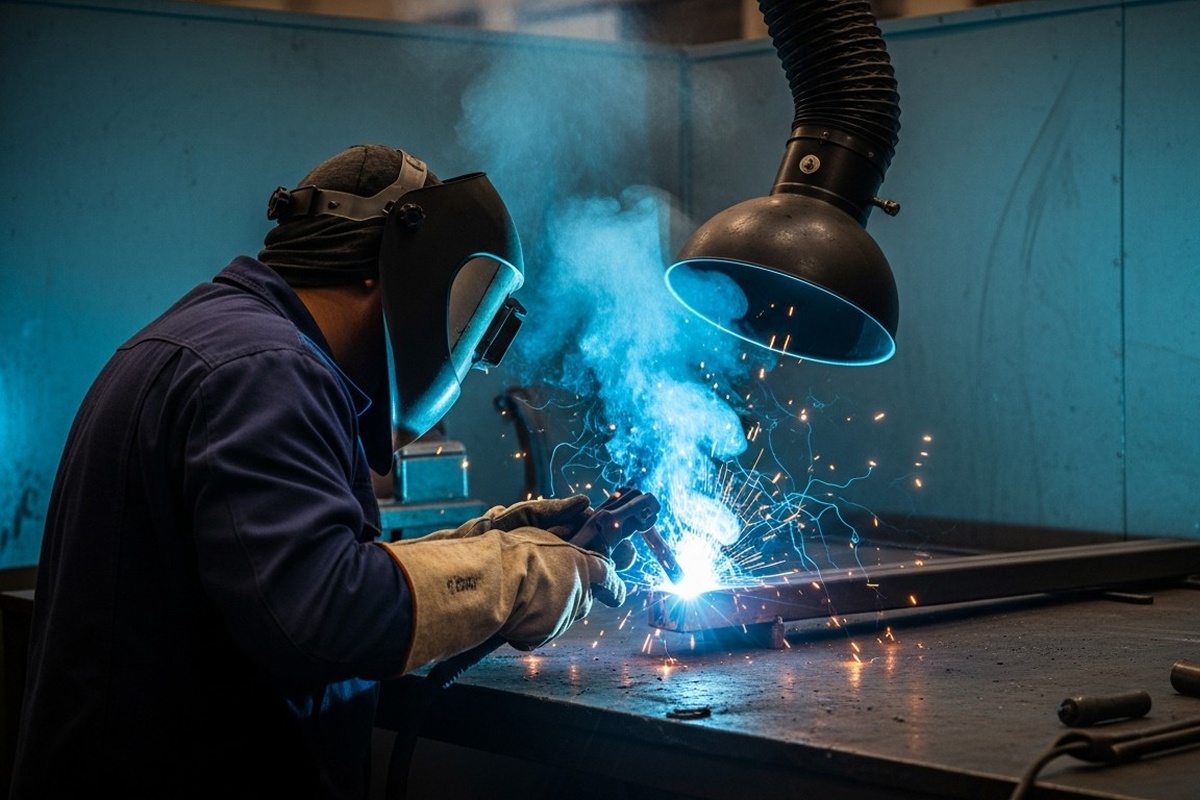

Вредность №1: сварочный цех (аэрозоль и марганец)
Сварка выделяет мелкодисперсный аэрозоль с оксидами железа, марганца и другими металлами – он поднимается вместе с тепловым потоком от дуги. Марганец особенно опасен для нервной системы, поэтому улавливать дым нужно у источника, до того как он дойдёт до зоны дыхания сварщика.
- Приёмное устройство отсоса – не дальше ~35 см от дуги (инженерная практика), поворотное, чтобы двигать вслед за работой. Расстояние критично: скорость подсоса падает примерно пропорционально квадрату дистанции, отодвинули воронку вдвое – захват упал вчетверо.
- Скорость всасывания в зоне захвата – 0,3–0,5 м/с в точке улавливания, чтобы перехватить восходящий факел аэрозоля.
- Расход местной вытяжки – ориентировочно 1500–4500 м³/ч на каждый килограмм расходуемых электродов в час; чем интенсивнее сварка, тем больше воздуха.
- Очистка – кассетные или патронные фильтры сварочного аэрозоля, часто с возможностью регенерации.
Из практики. Самая частая просьба на сварочном участке – «поставьте вытяжку помощнее под потолок». Но общая вытяжка под крышей тянет дым через всю зону дыхания сварщика – то есть сначала через его лёгкие, а потом наружу. Правильно – поворотный отсос к дуге на каждый пост. Дороже по железу, но это единственный способ реально защитить людей и пройти замеры ПДК.
Вредность №2: покрасочный участок (пары ЛКМ и взрывозащита)
Покраска – самая «пожароопасная» из четырёх вредностей. Пары растворителей лакокрасочных материалов образуют с воздухом взрывоопасную смесь, поэтому покрасочные участки по техрегламенту МЧС РК № 405 относят к категориям А или Б – взрывопожароопасным. Отсюда особые требования:
- Взрывозащищённые вентиляторы (искробезопасное исполнение) в вытяжке – обычный двигатель здесь недопустим.
- Интенсивный воздухообмен – в проектной практике для окрасочных зон закладывают порядка 40–100 и более крат в час, чтобы концентрация паров была заведомо ниже предела взрываемости.
- Приток, компенсирующий вытяжку – в проектной практике приток закладывают близко к объёму вытяжки, иначе камера «задыхается» и качество покраски падает.
- Очистка выброса – гидрофильтры и сухие фильтры улавливают частицы краски перед выбросом.
Пожарная безопасность здесь – не формальность: неправильная вентиляция покрасочной – это реальный риск взрыва и повод для приостановки по итогам проверки. Категорию помещения и требования к взрывозащите определяют на этапе проекта; смежная тема – противодымная защита и взрывопожарные категории, которую мы разбирали отдельно.
Вредность №3: деревообработка (пыль, аспирация, взрыв)
Древесная пыль коварна вдвойне: она и засоряет лёгкие, и взрывоопасна – в объёме её нижний концентрационный предел воспламенения составляет порядка 12,6–25 г/м³. Взвесь мелкой пыли в воздухе цеха при искре способна детонировать, поэтому деревообрабатывающие цеха обычно относят к категории В по пожарной опасности.
Специфика аспирации:
- Высокая транспортная скорость – 20–25 м/с в воздуховодах (не ниже примерно 14 м/с). Опилки и стружка тяжёлые; на низкой скорости они оседают и забивают трассу, а слой пыли в воздуховоде – это дополнительный пожарный риск.
- Отсос от каждого станка – пильного, фрезерного, шлифовального; групповые системы требуют увеличенных диаметров.
- Очистка – циклоны для крупной стружки плюс рукавные фильтры для мелкой пыли.
- Взрывозащита – заземление воздуховодов, антистатические решения, при необходимости взрыворазрядители на фильтрах.
Именно высокие скорости и абразивность стружки предъявляют жёсткие требования к самим воздуховодам – об этом следующий раздел.
Вредность №4: механообработка и масляный туман СОЖ
Самая недооценённая вредность. При точении, фрезеровании и шлифовании с применением смазочно-охлаждающей жидкости (СОЖ) в воздух поднимается масляный туман – аэрозоль из мельчайших капель масла. Обычная вытяжка его не берёт: размер капель – единицы микрометров и мельче, для карманного фильтра общеобменки они прозрачны. Аэрозоль проходит систему насквозь, оседает на оборудовании, полу и в лёгких рабочих, создавая скользкую плёнку и хроническую нагрузку на дыхание. Плёнка при этом собирает пыль и добирается до электрики и направляющих станков – страдают не только люди, но и точность оборудования.
Что нужно на самом деле:
- Кожух-укрытие станка – локализует туман в зоне обработки (современные станки часто идут с закрытой рабочей зоной).
- Маслоуловители – коалесцентные фильтры (сращивают мелкие капли в крупные, масло стекает в сборник) или электростатические (осаждают аэрозоль полем). Обычный карман-фильтр здесь бесполезен.
- Возврат СОЖ – часть систем возвращает собранную жидкость в оборот, что экономит расходники.
Из практики. Про масляный туман вспоминают последним – обычно когда весь механический участок уже покрыт тонкой масляной плёнкой, а рабочие жалуются на кашель. Поставить обычный вентилятор – значит просто размазать аэрозоль по цеху. Нужны именно маслоуловители под тип СОЖ и интенсивность обработки; это отдельная статья бюджета, которую лучше заложить сразу.
Как вредность диктует воздуховод: материал, толщина, скорость
Вредность диктует материал, толщину стенки и даже форму воздуховода – для промышленной вентиляции это не просто труба. Мы производим воздуховоды на собственном цехе и видим эту связь изнутри: одна и та же трасса для общеобмена и для аспирации отличается сталью, соединениями и геометрией.
| Задача | Материал и толщина | Почему так |
|---|---|---|
| Общеобменная вентиляция | Оцинковка 0,5–0,7 мм | Нет абразива и агрессии – стандартное решение |
| Аспирация дерева, металлическая пыль | Оцинковка 0,7–0,9 мм | Абразив на 20–25 м/с протирает тонкую стенку насквозь |
| Агрессивные пары, влага | Нержавейка или покрытие | Коррозия убивает обычную оцинковку |

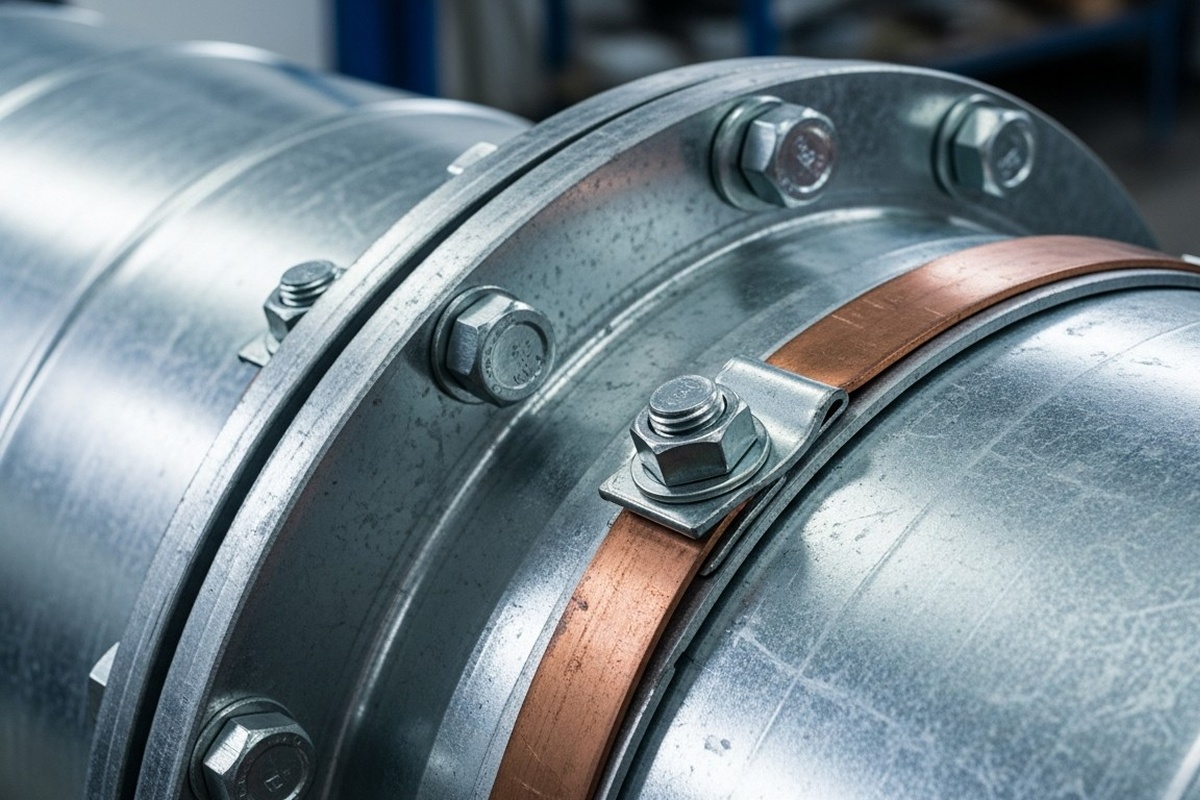

| Взрывоопасные среды | Оцинковка + заземление | Снятие статики, антистатические решения |
У аспирационных трасс есть и свои конструктивные правила (инженерная практика): минимум поворотов и отводы увеличенного радиуса – абразив на 20–25 м/с бьёт в стенку именно на отводах, и там металл протирается в первую очередь; соединения без внутренних выступов, за которые цепляется стружка; ревизионные лючки для осмотра и чистки. Эти «мелочи» решают, прослужит трасса годы или сезон.
Вот почему на промышленных объектах мы почти всегда рекомендуем считать не только сечение, но и материал под конкретную вредность. Разницу между круглыми и прямоугольными воздуховодами и их применением мы разбирали в отдельной статье о выборе воздуховодов; для аспирации, например, почти всегда используют круглые – у них нет углов, где скапливается пыль. Всё это мы производим на своём цехе под параметры проекта.
Локаль Алматы: смог на притоке, ≤30% ПДК на заборе, холодная зима
Проект цеховой вентиляции в Алматы меняют три местных фактора: грязный наружный воздух, правило ≤30% ПДК на воздухозаборе и холодная зима. Промышленных предприятий в городе много – по данным QazIndustry, на октябрь 2022 года их насчитывалось около 4,5 тысячи, – и значительная часть площадок стоит в северной, нижней части города, где зимний смог плотнее.
- Правило ≤30% ПДК на воздухозаборе. По ДСМ-72 содержание вредных веществ в наружном воздухе на заборе притока не должно превышать 30% ПДК рабочей зоны. В промзоне и в смог наружный воздух сам загрязнён – приток приходится фильтровать, иначе вы затягиваете в цех то, от чего пытаетесь защититься.
- Смог котловины. Алматы стоит в горной чаше, зимой добавляется отопительный смог – это ещё один довод за фильтрацию притока даже там, где сам процесс «чистый».
- Холодная зима. Средняя температура января в Алматы – около −6 °C, в морозные периоды заметно ниже. Приточный воздух зимой обязательно подогревают калорифером: подавать в рабочую зону морозный поток нельзя ни по нормам, ни по здравому смыслу.
Подогрев притока – это заметные деньги, и лучше увидеть их на этапе проекта. Порядок цифр: нагрев каждых 10 000 м³/ч приточного воздуха на 30 °C требует около 100 кВт тепловой мощности. Если закрывать её электрокалорифером, час работы обойдётся примерно в 3 500 тг по действующему тарифу 35,37 тг/кВт·ч – поэтому на больших расходах закладывают водяные калориферы, а где возможно – утилизацию тепла вытяжного воздуха.
Практический вывод: в Алматы приток для цеха – это не «дырка с вентилятором», а приточная установка с фильтром и нагревом. Экономия на этом узле оборачивается либо простудами рабочих зимой, либо превышением ПДК из-за грязного забора.
Пример расчёта: как считаем воздух для цеха 1000 м²
Покажем разницу подходов на условном сборочно-сварочном цехе 1000 м², высота 6 м (объём 6000 м³).
Прикидка по кратности (грубо). Если взять общеобменную кратность порядка 4–6 объёмов в час, получаем 24 000–36 000 м³/ч «в среднем по цеху». Эта цифра нужна для оценки мощности приточной установки, но она не отвечает на вопрос, защищён ли сварщик.
Расчёт по вредности (правильно). Считаем от постов: например, 6 сварочных постов, на каждом местный отсос по ~2000–3000 м³/ч под реальный расход электродов – это уже 12 000–18 000 м³/ч только местной вытяжки, привязанной к источникам. Дальше общеобмен добирает остаток и компенсируется притоком с фильтром и нагревом. Для покрасочной зоны в том же цехе расход считают отдельно по формуле через площадь сечения и скорость: L = v × S × 3600, где v – нормируемая скорость в проёме камеры, S – площадь этого проёма.
На цифрах: проём камеры 2 × 2 м (S = 4 м²) при расчётной скорости в проёме 0,5 м/с требует L = 0,5 × 4 × 3600 = 7 200 м³/ч. Прикидка «по кратности» для той же камеры объёмом ~36 м³ даже при 40 крат/ч дала бы лишь ~1 440 м³/ч – в пять раз меньше, чем требует скорость в проёме. Это и есть цена вопроса «посчитайте нам по кратности».
| Подход | Что даёт для цеха 1000 м² | Итог для рабочей зоны |
|---|---|---|
| По кратности (4–6 крат) | 24 000–36 000 м³/ч «в среднем по объёму» | Объём есть, защиты рабочих мест нет: дым идёт через зону дыхания |
| По вредности | 12 000–18 000 м³/ч местной вытяжки у источников + общеобмен и приток с нагревом | Вредность ловится у источника, воздух рабочей зоны проектируется под ПДК |
Разница принципиальна: кратностный подход дал бы «одну большую вытяжку», а расчёт по вредности даёт систему местных отсосов под каждый процесс плюс сбалансированный общеобмен. Первый вариант дешевле на бумаге и не проходит замеры ПДК; второй – работает. Полноценный расчёт выполняет проектировщик в составе проекта вентиляции.
Обсудить проект вентиляции цеха в WhatsApp
Вам нужен полный проект или хватит местных отсосов?
Не каждому цеху нужен объёмный проект с экспертизой. Ориентир – класс опасности выделяемых веществ. Быстрая самодиагностика:
| Ситуация | Что, скорее всего, нужно |
|---|---|
| Процесс выделяет вещества 1–2 класса опасности (сварка легированных, ряд растворителей) | Полный проект: расчёт ПДК, местные отсосы, блокировки |
| Взрывопожароопасность (покраска, деревянная пыль) | Проект + категорирование по МЧС 405, взрывозащита |
| Умеренные вредности, склад с лёгкой обработкой | Локальные отсосы + грамотный общеобмен |
| Чистая сборка без выделений | Общеобменная вентиляция по кратности и теплоизбыткам |
Если сомневаетесь – начните с перечня технологических процессов и применяемых материалов (паспорта СОЖ, ЛКМ, марки электродов). По нему уже видно класс опасности и объём работ. Это и есть первый шаг обследования, который мы делаем перед проектом.
Сколько стоит вентиляция цеха в Алматы в 2026
Проект раздела ОВ для производства в Алматы стоит от 500 тг/м², комплексное проектирование инженерных систем – от 2 500 тг/м² (открытые прайсы 2026 года). Стоимость оборудования и монтажа зависит не столько от площади, сколько от состава вредностей – поэтому честный ответ на «сколько стоит» начинается с перечня процессов:
| Позиция | Ориентир 2026 |
|---|---|
| Проект раздела ОВ (отопление и вентиляция) | от 500 тг/м² |
| Комплексное проектирование инженерных систем | от 2 500 тг/м² |
| Оборудование и монтаж | По вредностям: цех с отсосами и фильтрами дороже склада с общеобменкой в разы |
Главный драйвер сметы – тип цеха, потому что он определяет состав оборудования:
| Тип цеха | Главные статьи бюджета вентиляции |
|---|---|
| Сварочный | Местные отсосы по числу постов, фильтры сварочного аэрозоля, приток с нагревом |
| Покрасочный | Взрывозащищённые вентиляторы, камера с гидрофильтром, приток ≈ вытяжке – обычно самый дорогой на квадратный метр |
| Деревообработка | Аспирация от каждого станка, циклон и рукавный фильтр, утолщённые воздуховоды 0,8–0,9 мм |
| Механообработка с СОЖ | Маслоуловители (коалесцентные или электростатические) на станок или группу, кожухи-укрытия |
Дальше смету двигают длина и материал воздуховодов, приточные установки с нагревом и автоматика. Точную цифру называем после обследования и расчёта – наше направление вентиляции для производств и складов включает проект, изготовление воздуховодов и монтаж под ключ.
Частые ошибки при вентиляции цеха
Ошибки, которые дорого обходятся на проверках и в эксплуатации:
- «Посчитайте по кратности, чтобы дешевле». Общеобмен без местных отсосов не защищает рабочих и не проходит замеры ПДК.
- Обычный вентилятор в покрасочную. Взрывоопасная среда требует искробезопасного исполнения – это прямая угроза жизни.
- Тонкий воздуховод на аспирацию. Абразивная стружка на 20–25 м/с протирает 0,5 мм насквозь – нужна утолщённая сталь.
- Забыли про масляный туман. Механообработку с СОЖ «закрывают» обычной вытяжкой, а через год весь цех в масле.
- Приток без нагрева и фильтра. Зимой в Алматы это холод в цехе, а в смог – превышение ПДК на заборе.
- Нет блокировки отсоса с оборудованием для веществ 1–2 класса – прямое нарушение п. 175 ДСМ-72.
- «У нас уже есть проект по СП 60». Российский свод правил в РК не норма: проверяют по ДСМ-72, ДСМ-70 и техрегламенту МЧС № 405, и проект под РФ-нормы придётся адаптировать.
Вывод инженера
Промышленная вентиляция – это не «вытяжка помощнее», а система, спроектированная от вредности к оборудованию. Сначала перечень процессов и веществ, потом местные отсосы под каждую вредность со своей скоростью и фильтром, потом общеобмен и приток с нагревом, и только в конце – воздуховоды нужного материала и толщины. Всё это – по нормам РК (ДСМ-72, ДСМ-70, МЧС 405), а не по российским справочникам, и с поправкой на алматинский смог и зиму.
